Satelitarne systemy optyczne + DVB-T, multiswitche optyczne

Opto LNB (1,13 MB) .pdf

Triax Fibre Optic System (2,95 MB) .pdf

Satelitarne Systemy Optyczne z DVB-T.pdf

Multiswitche Optyczne

Pobierz broszurę Triax 2015

Konfigurator satelitarnych systemów optycznych



Satelitarny system optyczny z LNB z wyjściem optycznym również z dołączoną DVB-T
307610 TOL 32 Opto LNB - niskoszumowy konwerter optyczny z zasilaczem.

Wszystkie cztery polaryzacje z satelity są wprowadzone do jednego światłowodu przez 1-no gniazdo FC/PC na wyjściu konwertera. Sygnał może być przesyłany na duże odległości nawet do kilku kilometrów lub/i dzielony przy pomocy spliterów optycznych (TOS 02 D, TOS 03 D,TOS 04 D, TOS 08 D) nawet do 32 odbiorników optycznych takich jak TVQ 06, na wyjściu których dostępne są wszystkie 4 polaryzacje. Po odbiorniku optycznym TVQ 05 można również podłączyć wiele multiswitchy, z reguły wiąże się to z koniecznością użycia dodatkowego wzmacniacza satelitarnego takiego jak TMS 55 AMP, TMS 9 AMP lub TMS 88 AMP.
307611 TOL 64 Opto LNB - niskoszumowy konwerter optyczny z zasilaczem.
Wszystkie cztery polaryzacje z satelity są wprowadzone do jednego światłowodu przez 1-no gniazdo FC/PC na wyjściu konwertera. Sygnał może być przesyłany na duże odległości nawet do kilku kilometrów lub/i dzielony przy pomocy spliterów optycznych (TOS 02 D, TOS 03 D,TOS 04 D, TOS 08 D) nawet do 64 odbiorników optycznych takich jak TVQ 06, na wyjściu których dostępne są wszystkie 4 polaryzacje. Po odbiorniku optycznym TVQ 05 można również podłączyć wiele multiswitchy, z reguły wiąże się to z koniecznością użycia dodatkowego wzmacniacza satelitarnego takiego jak TMS 55 AMP, TMS 9 AMP lub TMS 88 AMP.
307614 TOU 232KIT Optyczny zestaw SAT/DVB-T składający się z:

- konwertera opto LNB odbierającego sygnały SAT z 1 satelity (HL,HH,VL,VH) i przetwarzającego te sygnały w pasmo na wyjściu 950-5450 MHz, śr. 40 mm, złącze N

- zwrotnicy zewnętrznej SAT/DVB-T z zasilaczem posiadającej:

- wejście SAT 950-5450 MHz

- wejście DVB-T/DAB/FM

- wyjście optyczne nr.1 FC/PC (do maks. 32 odbiorników optycznych takich jak TVQ 06)

- wyjście optyczne nr.2 FC/PC (do maks. 32 odbiorników optycznych takich jak TVQ 06)

- kabla połączeniowego (2 m, złącza N, przenosi napięcie zasilające ze zwrotnicy do konwertera)

307629 TVQ 05 Satelitarny odbiornik optyczny QUATTRO z DVB-T - zostal zastąpiony przez TVQ 06

- wejście optyczne 950-5450 MHz, złącza FC/PC

- 4 wyjścia SAT (HL, HH, VL, VH, złącza F)

- 1 wyjście DVB-T, złącza F

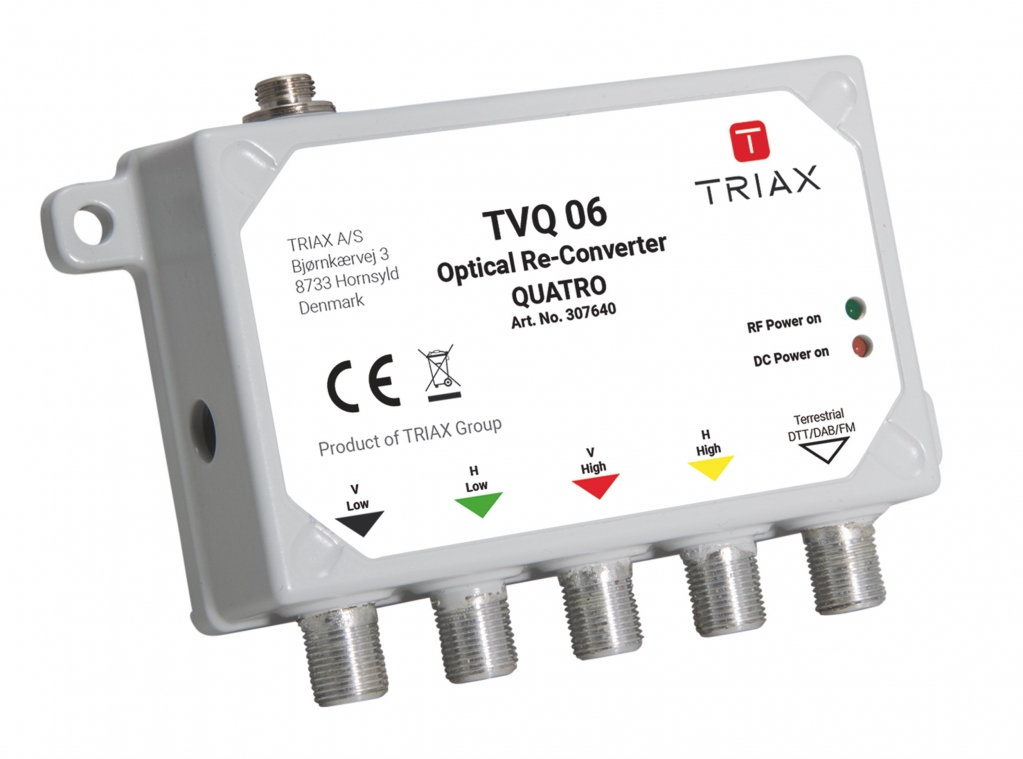

307640 TVQ 06 Satelitarny odbiornik optyczny QUATTRO z DVB-T
TVQ 06
307657 TPS 323 Dodatkowy zasilacz do odbiorników optycznych TVQ. Potrzebny w sytuacjach gdzie nie dysponujemy zasilaniem z multiswitchy lub stacji czołowej
307641 TVC 06 Odbiornik optyczny QUAD z DVB-T bez zasilacza
307609 TOL 32/C120 Opto LNB - konwerter optyczny z flanszą C 120
Splitery optyczne z gotowymi złączami FC/PC, tłumiki, beczki

307636

TOS 02D spliter optyczny 1x2, wbudowane FC/PC

307637

TOS 03D spliter optyczny 1x3, wbudowane FC/PC

307736

TOS 04F spliter optyczny 1x4, wbudowane FC/PC

307737

TOS 08F spliter optyczny 1x8, wbudowane FC/PC
307688 TFA 005 TFA 005 tłumik optyczny FC/PC 5 dBm
307690 TFA 010 TFA 010 tłumik optyczny FC/PC 10 dBm
307692 TFA 015 TFA 015 tłumik optyczny FC/PC 15 dBm
307684 TFB 001 "beczka" optyczna do złącz FC/PC-FC/PC
307686 TFB 002 "beczka" optyczna do złącz FC/PC-SC/PC
307644 TOT 002 Optical Termination unit
Gotowe kable światłowodowe jednomod. z wmocn. stalowym, low smoke zero halogen LSZH ze złączami FC/PC-FC/PC (w 1 światł. są 4 polaryzacje)
307661 TFC 01 Światłowód ze złączami FC/PC-FC/PC - 1 m
307662 TFC 03 Światłowód ze złączami FC/PC-FC/PC - 3 m
307663 TFC 05 Światłowód ze złączami FC/PC-FC/PC - 5 m
307664 TFC 10 Światłowód ze złączami FC/PC-FC/PC - 10 m
307665 TFC 15 Światłowód ze złączami FC/PC-FC/PC - 15 m
307666 TFC 20 Światłowód ze złączami FC/PC-FC/PC - 20 m
307667 TFC 30 Światłowód ze złączami FC/PC-FC/PC - 30 m
307668 TFC 40 Światłowód ze złączami FC/PC-FC/PC - 40 m
307669 TFC 50 Światłowód ze złączami FC/PC-FC/PC - 50 m
307670 TFC 75 Światłowód ze złączami FC/PC-FC/PC - 75 m
307671 TFC 100 Światłowód ze złączami FC/PC-FC/PC - 100 m
307672 TFC 200 Światłowód ze złączami FC/PC-FC/PC - 200 m
307675 TFC 500 Światłowód bez złącz - 500 m
Satelitarne systemy optyczne - pozostałe
307967 TOM 011 Miernik optyczny, 800 - 1700 nm, -50 - +30 dBm, FC/PC i SC/APC, 190x100x50 mm
