TDH 800




Najnowszy software - TDH 800 SW 4.1.1.37507 - (HTML5, testowany z Google Chrome wer. 50.0.2661, MS Internet Explorer 11 wer. 11.0.9600.18314, Mozilla Firefox wer. 46.0.1 lub nowsze) - prosimy o kontakt telefoniczny


Broszura TDH 800



TDH 800 ustanawia nowe standardy dla kompaktowych stacji czołowych.

TDH 800 to nowa kompaktowa stacja dla hoteli, osiedli, centrów handlowych itp., która konwertuje sygnały z DVB-S/S2, DBT-T/T2 i AV do COFDM (DVB-T), QAM (DVB-C) i PAL. Ponieważ sygnały podawane są do części wspólnej (IP pool) i rozprowadzane przez multipleksowanie, moduły wejściowe i wyjściowe działają niezależnie od siebie. Dzięki temu można z łatwością tworzyć własne pakiety kanałów. Niezależność modułów wejściowych i wyjściowych powoduje również to, że wymagana jest niewielka liczba modułów by zapewnić każde możliwe połączenie odbioru i dystrybucji, co zmniejsza koszty obsługi i magazynowania. Stacja TDH 800 oferuje miejsce dla maks. 16 modułów wejściowych i 6 poczwórnych modułów wyjściowych, czyli 24 kanałów cyfrowych bądź analogowych. Stację można podłączyć do komputera i konfigurować ją za pomocą przeglądarki internetowej. Wszystkie dane zapisywane są w stacji czołowej. System może być zarządzany bezpośrednio lub za pośrednictwem internetu (w cenie stacji). Stacja umożliwia montaż do 16 modułów wejściowych dla DVB-S/S2, DBT-T/T2 i AV i połączenie z modułami wyjściowymi quad do QAM, COFDM i PAL, w zależności od tego, jaka konwersja jest potrzebna. Możliwe jest również wyjście ze stacji jednocześnie więcej niż jednym rodzajem modulacji np. COFDM (DVB-T) i PAL. Każdy z modułów wyjściowych moduluje cztery kanały, które mogą być dostrajane w całym zakresie częstotliwości 47-862 MHz. Sygnały wyjściowe charakteryzują się współczynnikiem sygnału do szumu >54 dB (PAL) / >35 dB (QAM/COFDM). Maks. poziom wyj. stacji wynosi 93 dBuV. Stacja TDH 800 w odróżnieniu od tradycyjnych stacji czołowych jest b. energoszczędna, w pełni wyposażona pobiera zaledwie max. 280 W. Na Wystawie Telewizji Cyfrowej SAT KRAK 2013 stacja czolowa Triax TDH 800 uzyskała nagrodę SAT KURIER Awards 2013 w kategorii Najlepszy element instalacji zbiorczej.

TDH 800 karty katalogowe eng (pdf 0,7 MB)

TDH 800 deklaracja zgodności eng (pdf 0,4 MB)

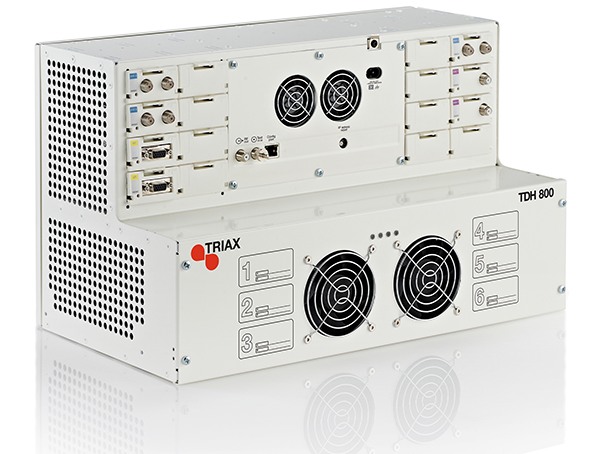

692890 TDH 800 CABINET

STACJA BAZOWA z technologią TDH 800 pool na 16 modułów wejściowych i 6 poczwórnych modulatorów z zasilaczem. Możliwość montażu w raku 19" lub na ścianę. Wym. 440x240x265 mm.

891572 instrukcja obsługi eng (pdf 1,48 MB)

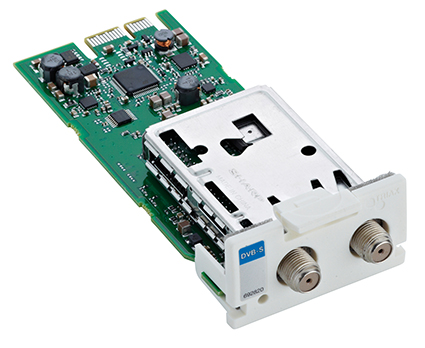

692820 TDH 811 FE DVB-S/S2

FRONTEND DVB-S/S2 (moduł wejściowy ), demodulator QPSK, 8 PSK, 950-2150 MHz.

Moduł odbiera serwisy z całego transpondera satelitarnego z wybranej częstotliwości i przesyła je do TDH 800 pool

891573 instrukcja obsługi eng (pdf 0,7 MB)



692823 TDH 813 FE DVB-T/T2



FRONTEND DVB-T/T2 (moduł wejściowy) demodulator COFDM 177,5-226,5 / 474-858 MHz, 16 QAM, 64 QAM, 256 QAM / 1k, 2k, 8k, 16k, 32k. Moduł odbiera serwisy z całego MUX-a DVB-T/T2 i przesyła je do TDH 800 pool

891574 instrukcja obsługi eng (pdf 0,6 MB)

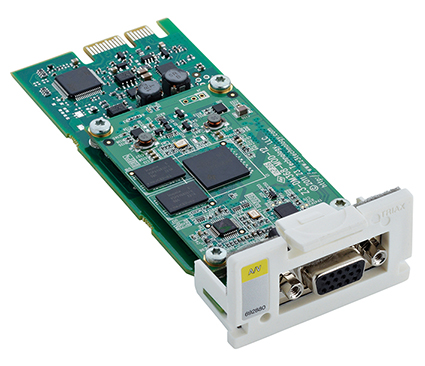

692880 TDH 814 FE AV

FRONTEND AV (moduł wejściowy), 1x wejście AV, koder przetwarza analogowe sygnały AV w strumień danych MPEG2 lub MPEG4 do wyboru i przesyła je do TDH 800 pool

891578 instrukcja obsługi eng (pdf 0,5 MB)

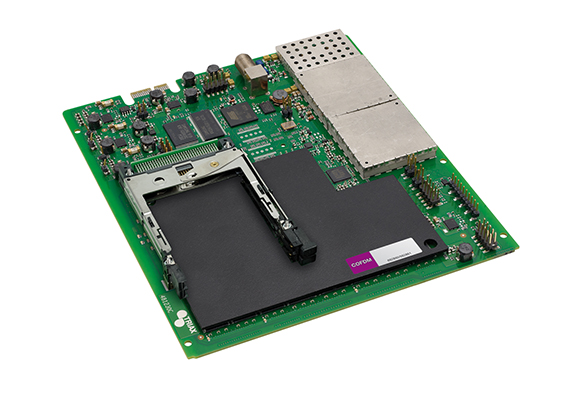

692861 TDH 844 BE 4COFDM 2CI

quad BACKEND 4COFDM 2CI (moduł wyjściowy), 4x modulator COFDM, 2x CI, 50,5-858 MHz.
Możliwe jest tworzenie własnych pakietów programów TV spośród dostępnych w TDH 800 pool

891577 instrukcja obsługi eng (pdf 0,8 MB)



692860 TDH 843 BE 4COFDM FTA

quad BACKEND 4COFDM FTA (moduł wyjściowy), 4x modulator COFDM, 50,5-858 MHz.
Możliwe jest tworzenie własnych pakietów programów TV spośród dostępnych w TDH 800 pool

891577 instrukcja obsługi eng (pdf 0,8 MB)

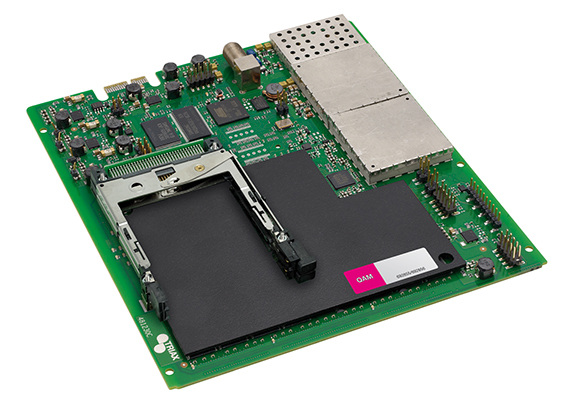

692856 TDH 846 BE 4QAM 2CI

quad BACKEND 4QAM 2CI (moduł wyjściowy), 4x modulator QAM, 2x CI, 50,5-858 MHz.
Możliwe jest tworzenie własnych pakietów programów TV spośród dostępnych w TDH 800 pool

891576 instrukcja obsługi eng (pdf 0,8 MB)

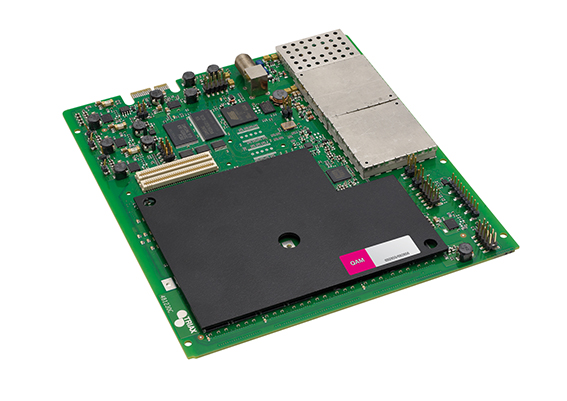

692855 TDH 845 BE 4QAM FTA

quad BACKEND 4QAM FTA, 4x modulator QAM, 47-862 MHz.
Możliwe jest tworzenie własnych pakietów programów TV spośród dostępnych w TDH 800 pool

891576 instrukcja obsługi eng (pdf 0,8 MB)



692851 TDH 842 BE 4PAL 2CI

quad BACKEND 4PAL 2CI, 4x modulator PAL/Secam B/G/, I, L, D/K, 2x CI, VSB,     47-862 MHz, mono, A2, Nicam

891575 instrukcja obsługi eng (pdf 0,8 MB)

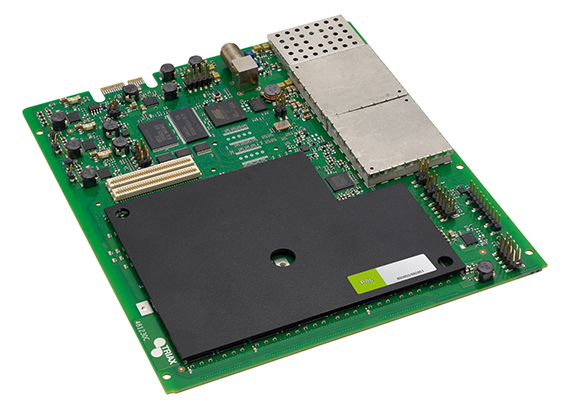

692850 TDH 841 BE 4PAL FTA

quad BACKEND 4PAL FTA, 4x modulator PAL/Secam B/G/, I, L, D/K, VSB,     47-862 MHz, mono, A2, Nicam

891575 instrukcja obsługi eng (pdf 0,8 MB)





Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia
