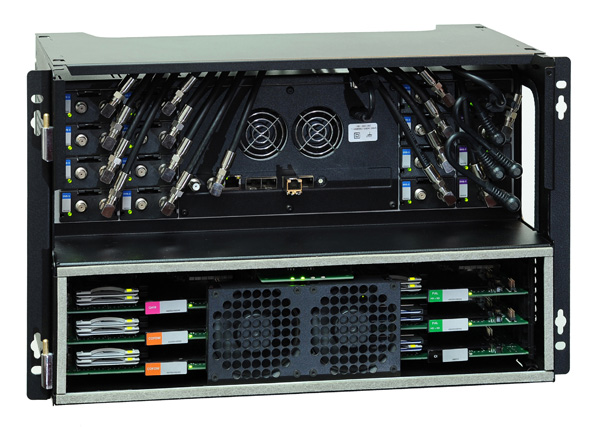

Triax TDX jest najnowszej generacji cyfrową stacją czołową.

Stacja składa się ze stacji bazowej (cabinet), modułów wejściowych (frontend) i modułów wyjściowych (backend). Sygnały z modułów wejściowych DVB-S/S2, DVB-T, DVB-T2, DVB-C, AV, HDMI lub IPTV podawane są do części wspólnej. Następnie dzięki technologii TDX-Pool są dostępne w sposób niezależny dla modułów wyjściowych COFDM (DVB-T), QAM, PAL lub IP. W stacjach tradycyjnych ich funkcjonalność ogranicza się do 1 panela. W przypadku stacji TDX dowolny sygnał z modułów wejściowych może być podany na dowolny modulator (moduł) wyjściowy. Oznacza to, że dzięki wykorzystaniu technologii TDX-Pool, klient może samemu, w sposób optymalny tworzyć swoje własne „paczki programów” dla poszczególnych modulatorów. Również ich zmiana w przyszłości np. przejście jakiegoś programu z SD na HD (z czym będziemy mieli obecnie ciągle do czynienia), zmiana programingu, przeniesienie jakiegoś programu z jednego modulatora do innego, nie stanowi tu żadnego problemu – wystarczy tylko przeprogramować stację. W przypadku stacji tradycyjnych wiąże się to z reguły z koniecznością zakupu dodatkowych, drogich paneli cyfrowych, bądź ponoszenia innych znaczących wydatków. Programy kodowane po zdekodowaniu przy pomocy modułów CAM i kart smart są ponownie podawane do części wspólnej, skąd są w sposób dowolny dostępne dla modułów wyjściowych. Jest również możliwe zdekodowanie przy pomocy jednej karty sygnałów przychodzących z więcej niż jednego transpondera.Jeden sygnał wejściowy może być również, po zdekodowaniu podawany jednocześnie do kilku różnych modułów wyjściowych. Stacje można łączyć między sobą.Można nimi w pełni zarządzać również przez internet (w cenie stacji). Możliwość przetwarzania/multipleksowania sygnałów wejściowych na dowolny sygnał wyjściowy zapewnia stacji czołowej Triax TDX niezwykłą elastyczność, efektywność oraz ekonomiczność, co jest niezbędne szczególnie w dobie dynamicznie rozwijającej się telewizji cyfrowej. Możliwe jest również wyjście ze stacji jednocześnie więcej niż jednym rodzajem modulacji np. COFDM i PAL, QAM i COFDM, QAM i PAL, QAM i IPTV itp. Stacja przeznaczona jest dla sieci od 10 do ponad 10 000 odbiorców (CATV, MATV, SMATV, hotele, budynki biurowe i mieszkalne, szpitale, ośrodki wypoczynkowe, centra handlowe, banki, itp.) Stacja TDX jest na wskroś nowoczesna i jest b. dobrze przygotowana na wyzwania, które nadejdą w przyszłości. Wkrótce w ofercie stacji TDX pojawi się kodowanie na wyjściu. Stacja TDX Triax na Wystawie Telewizji Cyfrowej SATKRAK otrzymała nagrodę jako INNOWACJA ROKU, a na Wystawie Telewizji Cyfrowej SAT-DIGI-TV 2012 nagrodę jako NAJLEPSZY PRODUKT!

TDX karty katalogowe eng (pdf 0,45 MB)

TDX deklaracja zgodności eng (pdf 0,4 MB)

492090 Cabinet - stacja bazowa

W stacji bazowej istnieje możliwość instalacji do 16 modułów wejściowych i 6 poczwórnych modułów wyjściowych. Mocowana może być do racka 19" lub do ściany. Wymiary: 440x240x290 mm. Pobór prądu przy pełnym obłożeniu 16 tunerami i 24 modulatorami (ponad 100 programów TV) max. 280 W. Zasilanie LNB - 4x305 mA. Wyj. 47-862 MHz. Poziom wyjścia ok. 103 dBuV. Wszystkie moduły, sloty, okablowanie są dostępne od przodu stacji , co jest znacznym ułatwieniem dla instalacji i serwisu. Możliwość wymiany modułów bez wyłączania stacji - funkcja HOT SWAP. Dla zapewnienia dodatkowej ochrony stacja zamykana jest na klucz.  Instalacja modułów i programowanie stacji są niezykle proste. Programowanie stacji odbywa się przy pomocy laptopa/komputera.

891072I instrukcja obsługi eng (pdf 4 MB)

891072I instrukcja obsługi PL (pdf 4 MB)

492022 DVB-T frontend - moduł wejściowy DVB-T

Demodulator COFDM. Moduł wejściowy DVB-T jest w stanie odbierać pełen MUX DVB-T, a następnie przesyłać wszystkie serwisy zawarte w MUX do TDX-Pool. Częstotliwość wejściowa: 177, 5 - 226,5 / 474-858 MHz. Demodulator / Tryb: QPSK, 16QAM, 64QAM / 2k i 8k. Szerokość pasma 7/8 MHz

891074E instrukcja obsługi eng (pdf 1,1 MB)

891074 instrukcja obsługi PL (pdf 6 MB)

492023 DVB-T/T2 frontend - moduł wejściowy DVB-T/T2

Demodulator COFDM. Moduł wejściowy DVB-T 2jest w stanie odbierać pełen MUX DVB-T/T2, a następnie przesyłać wszystkie serwisy zawarte w MUX do TDX-Pool. Częstotliwość wejściowa: 177, 5 - 226,5 / 474-858 MHz. Demodulator / Tryb: QPSK, 16QAM, 64QAM, 256 QAM /1k 2k i 8k 16k 32k. Szerokość pasma 7/8 MHz. Złącze wejściowe - F-con

karta katalogowa eng

891074E instrukcja obsługi eng (pdf 1,1 MB)

492020 DVB-S/S2 frontend - moduł wejściowy DVB-S/S2

Demodulator QPSK, 8PSK. Moduł DVB-S/S2 jest w stanie odbierać pełen transponder. Wszystkie serwisy z wybranej częstotliwości będą przenoszone do TDX-Pool. Częstotliwość wejściowa: 950-2150 MHz. DiSEqC 1.0

891073D instrukcja obsługi eng (pdf 1,2 MB)

891073 instrukcja obsługi PL (pdf 5 MB)

492024 DVB-C frontend - moduł wejściowy DVB-C

Częstotliwość wejściowa 114-858 MHz, 16QAM, 64QAM, 128QAM, 256QAM

product info

891074E instrukcja obsługi eng (pdf 1,1 MB)

492080 AV frontend - moduł wejściowy AV

Kaseta kodera przetwarza analogowe sygnały wideo oraz audio w strumień danych MPEG2 lub MPEG4 (do wyboru). Ten strumień danych jest następnie dostępny w TDX-Pool i może zostać przesłany do wszystkich typów modulacji. Teletext, jak również WS i VPS w sygnale analogowym są zachowane i włączone w strumień MPEG.

891078C instrukcja obsługi eng (pdf 1,7 MB)

891078B instrukcja obsługi PL (pdf 6 MB)

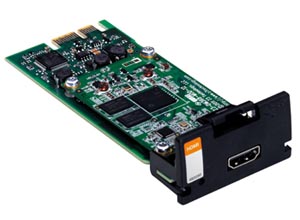

492030 HDMI frontend - moduł wejściowy HDMI

Moduł wejściowy HDMI przetwarza cyfrowe sygnały wideo i audio z odbiornika cyfrowego, odtwarzacza DVD, kamery, komputera lub podobnego źródła w strumień danych MPEG4. Ten strumień danych jest następnie dostępny w TDX-Pool i może zostać przesłany do wszystkich typów modulacji. Możliwość wyboru szerokości pasma wyjściowego.

product info

891078C instrukcja obsługi eng (pdf 1,7 MB)

492061 4COFDM 2CI backend - quad COFDM (DVB-T) modulator z 2CI

4 pełnopasmowe (50,5-858 MHz) modulatory COFDM i 2 sloty CI na jednej płycie. Możliwe jest tworzenie własnego pakietu programów TV / serwisów, spośród dostępnych w TDX-Pool i wprowadzenie ich do strumienia danych COFDM. Zależnie od szerokości pasma każdego z serwisów możliwe jest miksowanie wszystkich serwisów i wykorzystanie szerokości pasma w sposób optymalny. Z 1 stacji TDX można uzyskać 24 kanały COFDM, przy czym każdy kanał COFDM można konfigurować w sposób niezależny spośród serwisów dostępnych w TDX pool

891077C instrukcja obsługi eng (pdf 1,7 MB)

891077 instrukcja obsługi PL (pdf 7 MB)

492056 4QAM 2CI backend - quad QAM (DVB-C) modulator z 2CI

4 pełnopasmowe (50,5-858 MHz) modulatory QAM i 2 sloty CI na jednej płycie. Możliwe jest tworzenie własnego pakietu programów TV / serwisów, spośród dostępnych w TDX-Pool i wprowadzenie ich do strumienia danych QAM. Zależnie od szerokości pasma każdego z serwisów możliwe jest miksowanie wszystkich serwisów i wykorzystanie szerokości pasma w sposób optymalny. Z 1 stacji TDX można uzyskać 24 kanały QAM, przy czym każdy kanał QAM można konfigurować w sposób niezależny spośród serwisów dostępnych w TDX pool

891076C instrukcja obsługi eng (pdf 1,7 MB)

891076 instrukcja obsługi PL (pdf 7 MB)

492051 4PAL 2CI backend - quad PAL modulator z 2CI

4 pełnopasmowe (47-862 MHz) modulatory PAL i 2 sloty CI na jednej płycie. Wszystkie serwisy pochodzące z TDX-Pool mogą być modulowane do analogowego sygnału PAL. Możliwe jest wysyłanie 24 serwisów PAL / programów TV z jednej stacji bazowej. S/N video (typ.) 58 dB. NICAM, stereo A2, mono. PAL/SECAM, B/G, D/K, I, L. VSB - praca sąsiedniokanałowa.

891075 instrukcja obsługi PL (pdf 6 MB)

492050 4PAL FTA backend - quad PAL modulator, FTA



891075B instrukcja obsługi eng (pdf 1,8 MB)

492053 4PAL HD 2CI backend - quad PAL HD downscale z 2CI

4 pełnopasmowe (47-862 MHz) modulatory PAL i 2 sloty CI na jednej płycie. Wszystkie serwisy, również HD pochodzące z TDX-Pool mogą być modulowane do analogowego sygnału PAL. Możliwe jest wysyłanie 24 serwisów PAL / programów TV z jednej stacji bazowej. S/N video (typ.) 58 dB. NICAM, stereo A2, mono. PAL/SECAM, B/G, D/K, I, L. VSB - praca sąsiedniokanałowa.

891075B instrukcja obsługi eng (pdf 1,8 MB)

492052 4PAL HD FTA backend - quad PAL HD downscale, FTA



891075B instrukcja obsługi eng (pdf 1,8 MB)

492070 2CI backend - moduł wyjściowy dodatkowy 2CI

Dodatkowy moduł z wbudowanymi dwoma gniazdami CI (Common Interface). Umożliwia (przy użyciu modułów dostępu warunkowego CAM oraz kart smart) dekodowanie serwisów dostępnych w TDX-Pool. Serwisy po zdekodowaniu są ponownie podawane do TDX-Pool, gdzie są dostępne w sposób niezależny dla modułów wyjściowych (modulatorów)

891079A instrukcja obsługi eng (pdf 1 MB)

891071A instrukcja obsługi PL (pdf 2 MB)

492006

Dodatkowy redundantny zasilacz do stacji TDX

891081A instrukcja obsługi eng (0,3 MB)

480621 SNMP - licencja. Revision 01-01
IPTV

IPTV OUT

Nie jest potrzebny hardware IPTV, lecz tylko moduł (wkładka) STP lub światłowodowy SFP oraz jednorazowa opłata za uruchomienie odpowiedniej ilości serwisów (programów) IPTV - 12, 24, 36, 48, 60, 72, 84, 96, 108  itd.

418040 IPTV OUT pakiet startowy - pierwsze 12 serwisów (programów) - jednorazowa opłata
418041 IPTV OUT każde kolejne 12 serwisów (programów) - jednorazowa opłata
492072

Dodatkowy backend IP z 2xCI - dodatkowy moduł wyjściowy IP z 2xCI (7 TS UDP packages)

891080A instrukcja obsługi eng (pdf 1,52 MB)


IPTV IN

Nie jest potrzebny hardware IPTV, lecz tylko moduł (wkładka) STP lub światłowodowy SFP oraz jednorazowa opłata za uruchomienie odpowiedniej ilości serwisów (programów) IPTV - 12, 24, 36, 48, 60, 72, 84, 96, 108  itd.

418045 IPTV IN pakiet startowy - pierwsze 12 serwisów (programów) - jednorazowa opłata
418046 IPTV IN każde kolejne 12 serwisów (programów) - jednorazowa opłata
492086 EOLT - C12 - 02 - moduł STP (RJ45) - Cat5, 1000 Mbps, 100 m
492087 EOLS - 8512 MXX - moduł światłowodowy SFP 850 nm, 1000 Mbps, 550 m
492088 EOLS - 1324 MXX - moduł światłowodowy SFP 1310 nm, 1000 Mbps, 2000 m
Akcesoria do stacji TDX



Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia
